توضیحات محصولات

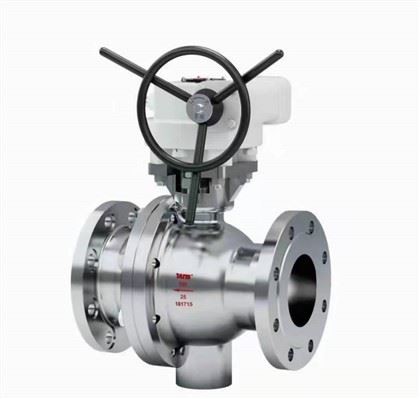

شیرهای توپ Newlotoke Trunnion شیرهایی هستند که به طور گسترده ای برای کنترل جریان و فشار استفاده می شوند. آنها معمولاً در سیستم های لوله کشی که مایعات یا گازها را انتقال می دهند استفاده می شوند. بزرگترین مزیت شیرهای توپی این است که می توان آنها را به سرعت باز و بسته کرد و در پاسخ به شرایط اضطراری بسیار مفید است.

دریچه های توپی ثابت از گلوله ها، ساقه ها و بدنه دریچه ها تشکیل شده اند. کره معمولاً کروی یا نیمکره است و ساقه در بالای کره ثابت است. هنگامی که ساقه می چرخد، توپ با آن می چرخد و جریان در لوله را کنترل می کند.

انواع مختلفی از شیرهای توپی ثابت وجود دارد، از جمله شیرهای توپی یک طرفه، شیرهای توپی سه طرفه، شیرهای توپی چهار طرفه و غیره. شیرهای توپی راه و شیرهای توپی چهار طرفه می توانند برای انحراف و مخلوط کردن جریان سیال استفاده شوند.

مزیت شیرهای توپی ثابت این است که هیچ نقطه اتصال اضافی بین ساقه و ساچمه وجود ندارد، بنابراین نشتی هوا یا آبشویی در حین کار کم است. کره ها معمولاً از مواد تقویت شده مقاوم در برابر سایش ساخته می شوند که دارای مقاومت در برابر خوردگی و مقاومت در برابر سایش هستند.

شیرهای توپ ثابت به طور گسترده در خطوط لوله صنعتی و عمرانی مختلف مانند برق، پتروشیمی، کاغذسازی، شیمیایی، حفاظت از آب و سایر زمینه ها استفاده می شود. در تصفیه آب، شیرهای توپی اغلب برای کنترل جریان و فشار برای پشتیبانی از آبیاری زمین‌های کشاورزی، تامین آب شهری و زهکشی زیرزمینی استفاده می‌شوند.

به طور کلی، به عنوان یک نوع شیر معمولی، شیر توپی ثابت دارای مزایای ساختار ساده، استفاده راحت و دوام است و دارای طیف گسترده ای از کاربردها است.

طراحی استاندارد پلاس

◆ طراحی: API 6D / API608 / BS 5351

◆ چهره به چهره: API6D / ASME16.10

◆ انتهای فلنج: ASME B16.5 / ASME B16.47

◆ انتهای جوش لب به لب: ASME B16.25

◆ تست: API6D / API598

◆ ایمن آتش: API607/API6FA

مشخصات فنی به علاوه

◆ اندازه: 1/2 "~ 32"

◆ کلاس: 150 تا 2500 پوند

◆ اتصال: دو فلنج / جوش لب به لب

◆ عملکرد: چرخ دنده کرم / محرک پنوماتیک / محرک الکتریکی

◆ دما: صندلی نرم-60 درجه تا مثبت 180 درجه، صندلی فلزی-196 درجه تا مثبت 550 درجه

◆ کاربرد: پالایش نفت / شیمیایی / صنایع شیمیایی زغال سنگ / شرایط بحرانی دمای بالا یا پایین

گزینه مواد به علاوه

◆ بدنه: فولاد کربن (WCB، LCB، WC6، WC9، C5، A105، LF2) /

◆ فولاد ضد زنگ (CF8، CF8M، CF3، CF3M، F304، F316، F304L، F316L) /

◆ فولاد ضد زنگ دوبلکس (4A,5A,6A,F51,F53)

◆ توپ: A105 / F6A / F304 / F316 / F53

◆ ساقه: F6A / F304 / 17-4PH / F53

◆ صندلی فلزی: اسپری سطح: روکش STL / Ni60 / Ni55 / کاربید ولفرام / کاربید کروم

ویژگی طراحی

◆ ساختار صندلی دریچه فلزی متحرک از پیش بارگذاری شده با فنر استوانه ای یا فنر موجی، طراحی نیروی پیش از سفت شدن آب بندی معقول، بسته شدن و باز شدن انعطاف پذیر، به طور موثر اطمینان از قابلیت اطمینان آب بندی را اتخاذ می کند.

◆ میل سوپاپ با یک دستگاه ساختاری خاص نه تنها نشت مواد پرکننده را تضمین می کند، بلکه از بیرون آمدن ساقه سوپاپ نیز جلوگیری می کند.

◆ با توجه به نیاز کاربران، می توان آن را برای انطباق با ساختار گرد و غبار (از جمله ذرات جامد)، دوغاب و سایر رسانه ها طراحی کرد، به طوری که شیر توپ مقاومت در برابر سایش بهتر و مقاومت در برابر دمای بالا داشته باشد.

◆ دارای عملکرد ضد آتش و ضد الکتریسیته ساکن است.

◆ ساختار شیر توپی باید مطابق با جهت جریان مشخص شده استفاده شود.
