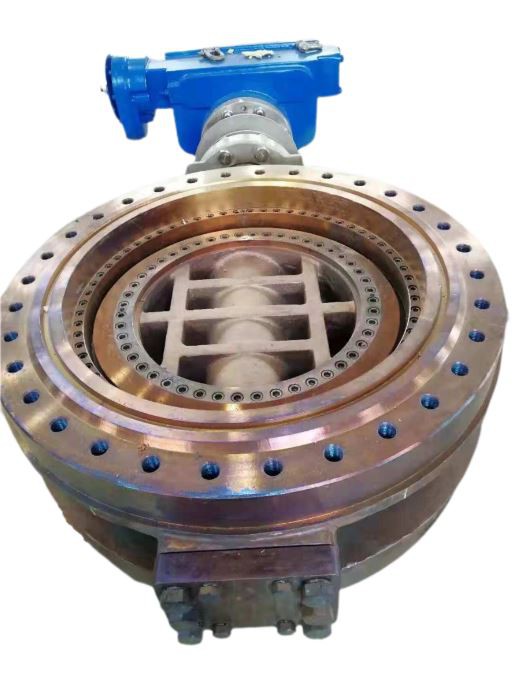

شیر پروانه ای با دمای بالا

Taitubv اتخاذ طراحی چند عجیب و غریب و طراحی خنک کننده دریچه, که بهتر می تواند گسترش و تغییر شکل انقباض از درجه حرارت بالا و پایین کنترل. این است که مزایای مقاومت در برابر درجه حرارت بالا, عملیات نور, بدون اصطکاک در هنگام باز کردن و بسته شدن, بهبود عملکرد آب بندی دریچه پروانه و گسترش عمر خدمات. مزایایی مانند

۱: حلقه آب بندی دایره ای مثبت با سطح کروی، آرین ها از دمای بالا و پایین. در این حالت افست پنج گانه بهترین راه حل برای طراحی ساختار دریچه پروانه برای خدمات دما بالا و پایین است.

2: برون مرکزیت محوری خود را افزایش دهد (قطر بزرگتر ساقه)، و برای کاهش برون مرکزیت شعاعی آن. ارزش داده های برتر آن برای طراحی دریچه پروانه با فشار بالا ضروری است.

۳: کاهش برون رفتگی شعاعی، باعث پایین تر شدن باز شدن، کاهش سایش در هنگام باز شدن و بسته شدن برای پروانه با فشار بالا می شود. مطمئن شوید که خدمات بالابر زمان طولانی تر از دریچه پروانه افست سه گانه.

۴: فشار بر روی حلقه آب بندی حتی بیشتر است، عمر حلقه آب بندی طولانی تر است که برای طراحی دریچه شرایط خدمات فشار بالا و دمای متغیر مناسب تر است.

محدوده محصول افست تریپ: اختلاف فشار کامل زیر 300LB. حداکثر دما 425 درجه سانتی گراد، دقیقه دما. -96 درجه سانتی گراد. برای شیر توپ به اندازه بزرگ مناسب نیست.

محدوده محصول افست پنج گانه: اختلاف فشار کامل تا 2500LB. حداکثر. دما 850 درجه سانتی گراد، دقیقه دما. -196 درجه سانتی گراد.

ویژگی طراحی+

به منظور برآورده کردن الزامات دمای بالا، شیرهای پروانه ای با دمای بالا باید الزامات زیر را برآورده کنند:

1. در فرایند طراحی، ماده بدنه شیر نیز از ماده مشخص شده در استاندارد ASME B16134 انتخاب می شود، و دمای قابل اجرا از ماده بالاتر از حداکثر دمای وضعیت کار شیر است.

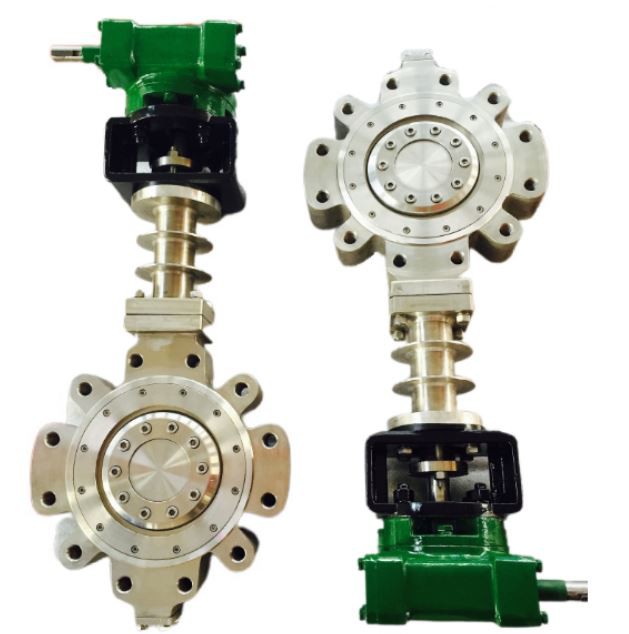

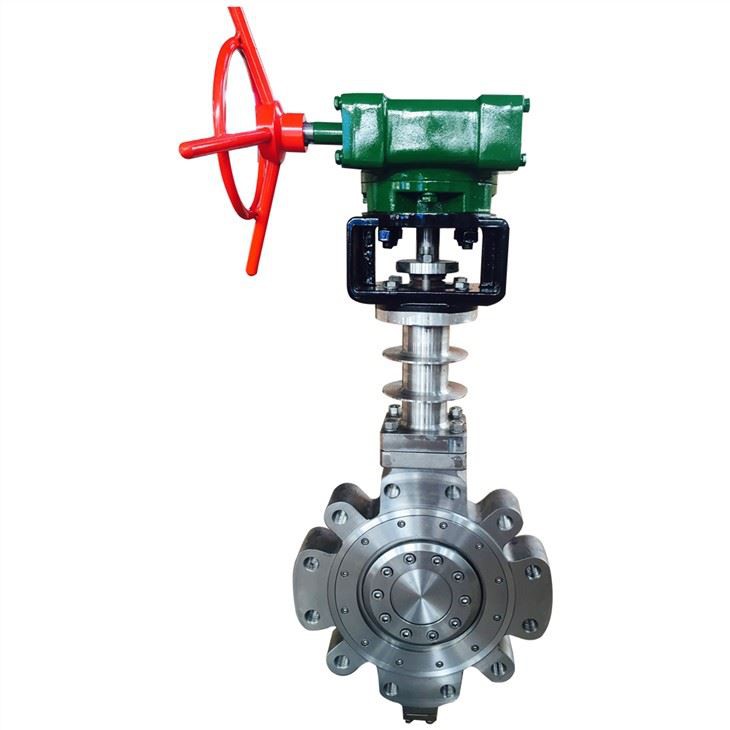

2.مواد بنیادی: ماده ساقه شیر به عنوان lnconel X-750 انتخاب شده است. ساقه با طراحی براکت گسترش یافته و سینک های حرارتی اضافه می شوند تا تأثیر انتقال گرما بر عملگر کاهش یابد.

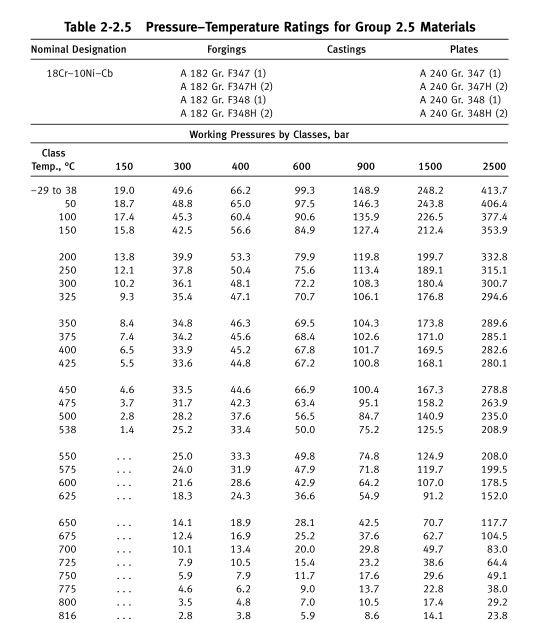

3. دیدار با درجه بندی فشار درجه حرارت

4.بسته بندی درجه حرارت بالا اتخاذ بسته بندی تقویت + فلز محافظ طراحی پد برای دیدار با نشت بسته بندی تحت درجه حرارت بالا و فشار بالا.

۵- اگر دما بالاتر از ۹۰۰ درجه سانتی گراد باشد، باید خنک کننده فیزیکی در نظر گرفته شود.

طراحی استاندارد +

· طراحی: API 609

· چهره به چهره: API609 / ISO5752-20 / ISO5752-13 / DIN F4 /EN558

· پایان فلنگ: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 /MSS-SP44

· پایان لب به لب ولد: ASME B16.25

· تست: API598

· آتش امن: API607 / API6FA

مشخصات فنی+

· اندازه: 2"~104"(DN50~DN2600)

· کلاس: 150LB ~ 2500LB / PN6 ~ PN420

· اتصال: فلنگ دو / لب به لب ولد / لوگ / ویفر

· عملیات: کرم دنده / عملگر پنوماتیک / عملگر الکتریکی

· دما:-120~1200 درجه سانتی گراد

· کاربرد: گرمایش مستقیم / ذوب آهن و فولاد / آب خنک کننده در گردش / نیروگاه ها

گزینه مواد +

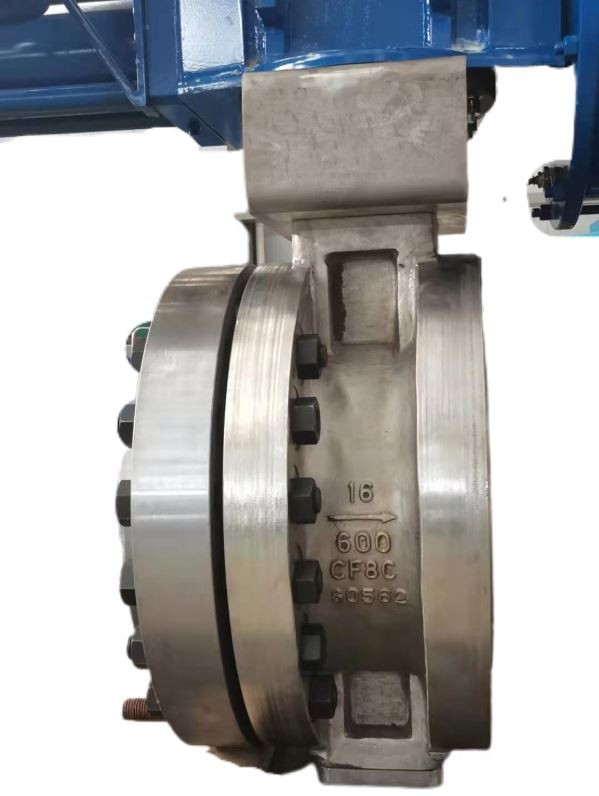

· Body&Disc: CF8C, F304H,Inconel alloy,Hastelloy alloy

· Stem: XM-19,Inconel alloy,Hastelloy alloy

· آب بندی دیسک: CF8C, F304H,Inconel alloy,Hastelloy alloy

· صندلی بدن: F304H+STL
