کاتالوگ شیر توپی فولادی فورج جدید Lotoke

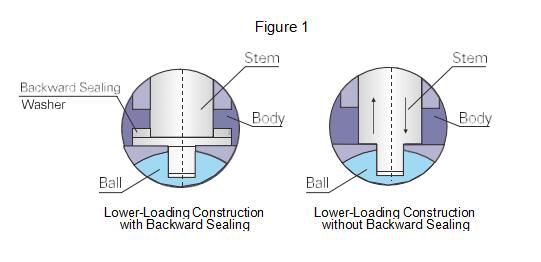

BL .OW - OUT PROOF STEM

ساقه با ساختار آب بندی معکوس خود با واشر آب بندی در حال بارگیری است.

The force of inverted sealing structure will increase while the medium pressure in the valve cavity increases, to ensure the sealing effect of the stem. In case of abnormal pressure increasing of the valve cavity, the stem won't be impacted out. The flr is designed with proper V- -shaped structure, which can effectively convert the medium pressure inside the valve cavity and the locking force of outer gland into the sealing force of stem (Figure 1).

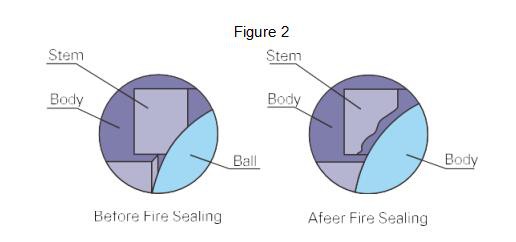

آب بندی صندلی ایمنی آتش نشانی

According to the user's requirement, the ball valve can be designed with fire-resistant structure. In case of a fire and the sealing ring is damaged, every sealing part of the ball valve can form the structure of metal-to-metal hard seal, which can prevent the spreading of both the media and fire (Figure 2).

ساخت و ساز ایستا{0}}

دریچه توپی را می‌توان به صورت استاتیک- در صورت لزوم طراحی کرد، یعنی نصب

چشمه رسانا بین بدنه کره و ساقه، یا بین ساقه و بدنه. در آنجا پس از استاتیک ایجاد شده در حین باز کردن، شیر می تواند به خطوط لوله هدایت شود و سپس از طریق گذرگاه استاتیکی که از قبل تنظیم شده - زمین شود تا استاتیک از بین برود. این طراحی برای جلوگیری از اشتعال محیط قابل احتراق توسط آتش استاتیک-برای ایمنی سیستم کار می کند. (همانطور که در شکل 3 نشان داده شده است)

دستگاه قفل کننده INTERL

برای شیرهایی که در خارج از منزل نصب می شوند، آنهایی که از کارکرد نامناسب کارگران و شیرهای غیر کارگری جلوگیری می کنند، که بهم خوردن ساقه آن در مواقع ارتعاش نسبتاً شدید به راحتی باعث عملکرد نامناسب می شود، سوراخ قفل را می توان در موقعیت کاملاً باز یا کاملاً بسته قرار داد. و در صورت نیاز می توان از قفل به منظور بیمه امنیتی استفاده کرد (شکل 4).

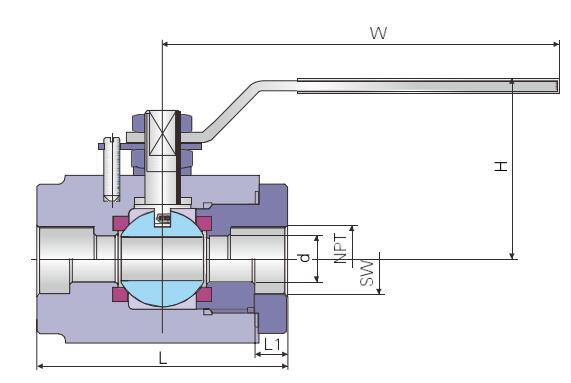

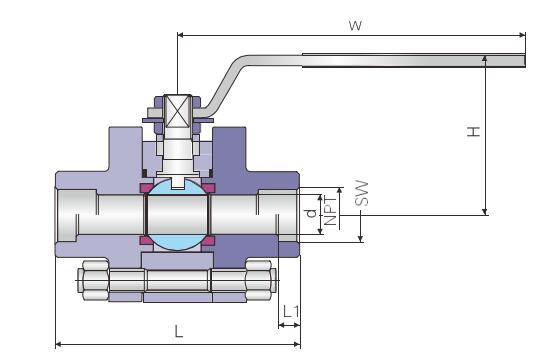

مشخصات برنامه

1. Design and manufacture conform to BS5351 MSS SP-118

2. Connection ends conform to:

1) انتهای جوش داده شده با ANSI B16.11 مطابقت دارد

2) انتهای پیچ مطابق با ANSI B1.12.1 است

3) انتهای جوش داده شده با لب به لب با استاندارد ANSI B16.25 مطابقت دارد

3. Test and inspection conform to API598

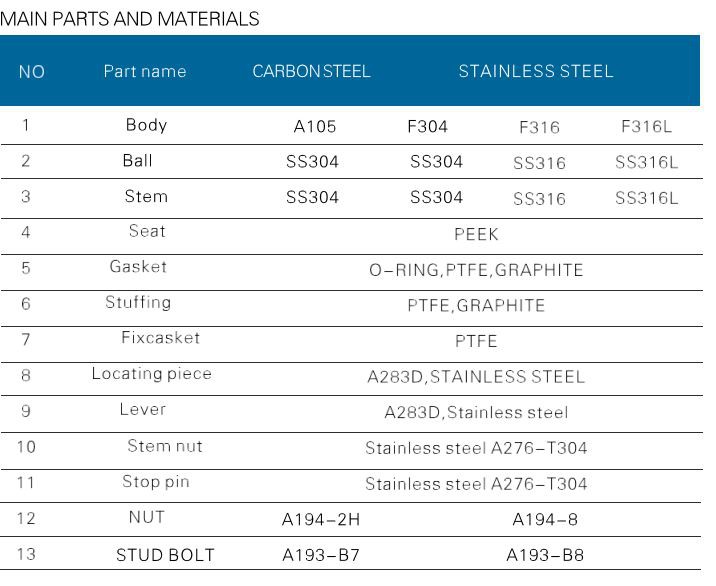

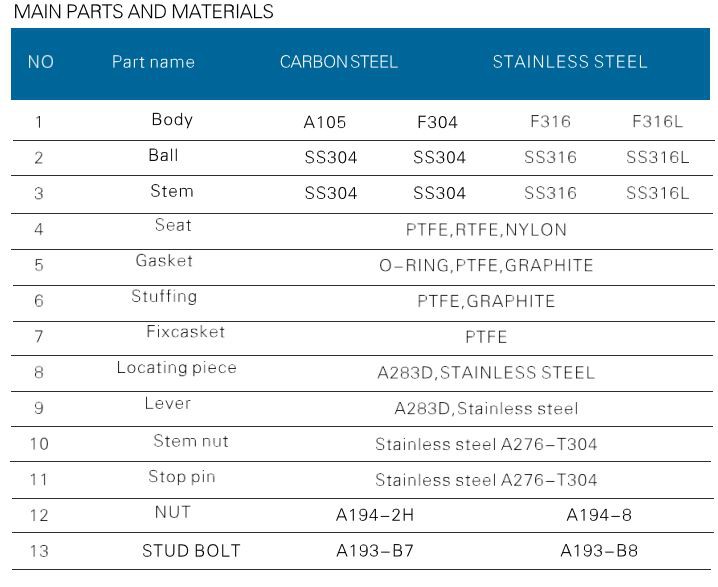

4. Materials conform to ANSI/ASTM

رتبه بندی فشار بدن دریچه

کلاس 800، حداکثر 1920 psig@100 درجه فارنهایت

کلاس 1 500، حداکثر 3600 psig@100 درجه فارنهایت

مشخصات برنامه

1. طراحی و ساخت مطابق با BS5351 MSS SP-118.

2 انتهای اتصال مطابق با:

1). انتهای جوش داده شده با ANSI B16.11 مطابقت دارد

2). انتهای پیچ مطابق با ANSI B1.12 است. 1

3). انتهای جوش-سر با ANSI B16 25 مطابقت دارد

3. تست و بازرسی مطابق با API598 است

4. مواد مطابق با ANSI/ASTM

رتبه بندی فشار بدن دریچه

کلاس 800، حداکثر 1920 psig@100 درجه فارنهایت

کلاس 1 500، حداکثر 3600 psig@100 درجه فارنهایت

مشخصات برنامه

1. طراحی و ساخت مطابق با BS5351 MSS SP-118

2 انتهای اتصال مطابق با:

1). انتهای جوش داده شده با استاندارد ANSI B16.11 مطابقت دارد

2). انتهای پیچ مطابق با ANSI B1.12 است. 1

3). انتهای جوش-سر با ANSI B16 مطابقت دارد. 25

3. تست و بازرسی مطابق با API598 است

4. مواد مطابق با ANSI/ASTM هستند

رتبه بندی فشار بدن دریچه

کلاس 2500، حداکثر 6000 psig@100 درجه فارنهایت

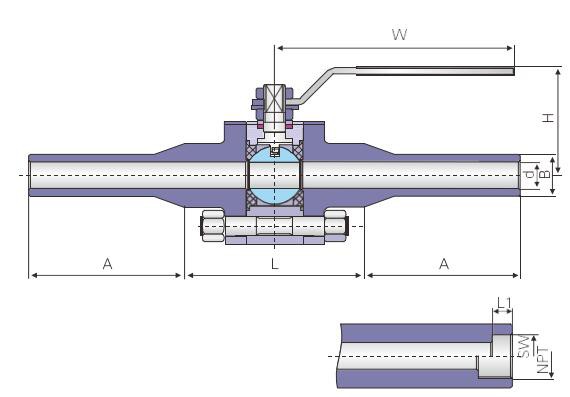

مشخصات برنامه

1. طراحی و ساخت مطابق با BS5351 MSS SP-118

2 انتهای اتصال مطابق با:

1). انتهای جوش داده شده اسکوت مطابق با ANSI B16 است. 11

2). انتهای پیچ مطابق با ANSI B1.12.1 است

3). انتهای جوش-سر با ANSI B16 مطابقت دارد. 25

3. تست و بازرسی مطابق با API598 است

4. مواد مطابق با ANSI/ASTM

رتبه بندی فشار بدن دریچه

کلاس 800، حداکثر 1920 psig@ 100 درجه فارنهایت

کلاس 1 500، حداکثر 3600 psig@100 فارنهایت
