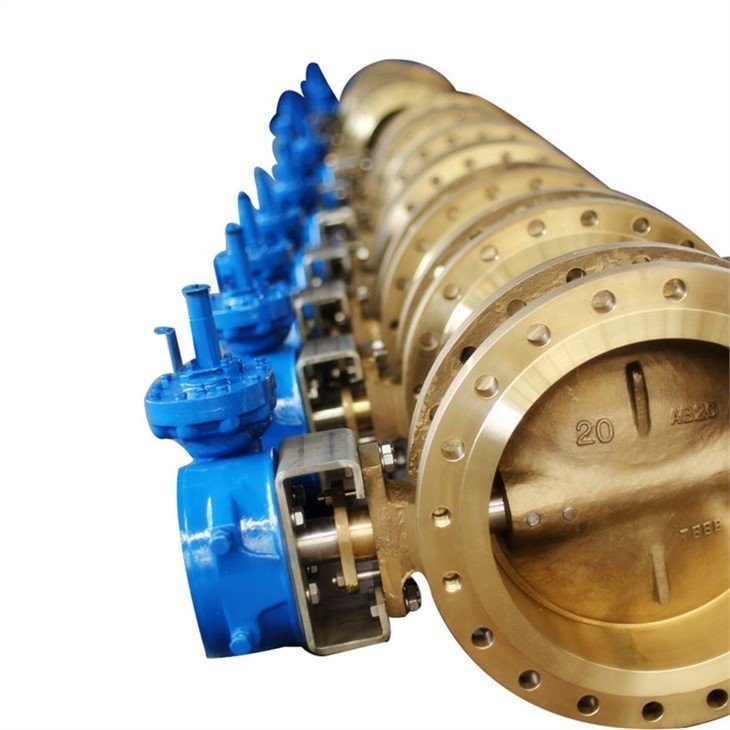

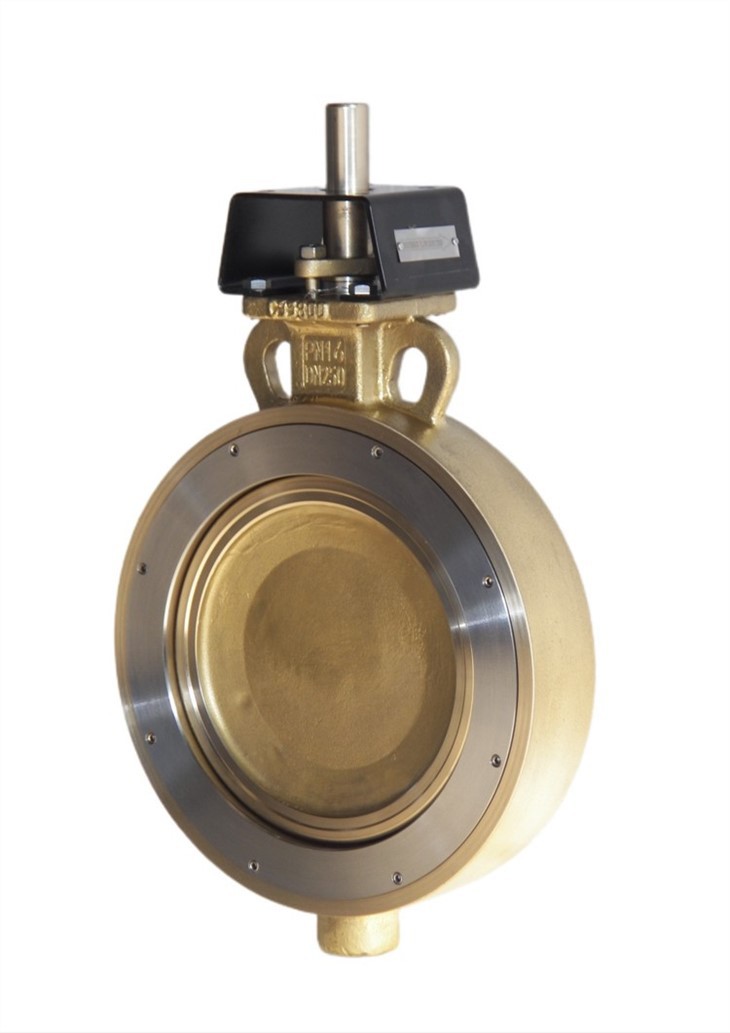

شیر پروانه اکسیژن

به عنوان دستگاه باز و بسته شدن بر روی خط لوله اکسیژن در صنعت متالورژی، دریچه اکسیژن دارای الزامات بسیاری به خصوص سخت گیرانه در مقایسه با دیگر دریچه های عمومی است. از آنجا که اکسیژن یک محصول خطرناک قابل اشتعال و انفجاری است، باید ضد نشت، ضد ایستا، و ضد جرقه باشد تا از تصادفات جلوگیری شود. از نظر ساختار، طراحی این است: مهر بدون اصطکاک، که به طور موثر باعث کاهش سایش جفت مهر، سایش بسته بندی و سایش مهر فوقانی؛ پیچ های زمینی در فلنگ سمت نصب شده برای جلوگیری از جرقه استاتیک; بخش در معرض ساقه دریچه نیاز به ضد گرد و غبار و ضد روغن. شیر پروانه دارای مزایای عملکرد آب بندی خوب، بهره برداری سبک و انعطاف پذیر، ایمنی و قابلیت اطمینان، و عمر خدمات طولانی است.

ویژگی طراحی+

مقررات و استانداردهای مربوطه برای طراحی شیر اکسیژن

این طراحی باید از «مقررات متعدد شبکه های لوله اکسیژن در بنگاه های آهن و فولاد» صادر شده توسط وزارت متالورژی در سال ۱۹۸۱ و همچنین «مقررات فنی ایمنی اکسیژن و گاز مرتبط» (GB16912-1997)، «کد طراحی ایستگاه اکسیژن» (GB50030-91) و دیگر مقررات و استانداردهای مورد نیاز تبعیت کند.

(1) حداکثر سرعت جریان اکسیژن در لوله های فولاد کربن باید الزامات استاندارد را برآورده کند.

(2) به منظور جلوگیری از آتش سوزی، یک بخش از آلیاژ مس محور یا خط لوله فولاد ضد زنگ به طول نه کمتر از 5 برابر قطر لوله و نه کمتر از 1.5m باید پس از شیر اکسیژن متصل شود.

(3) خطوط لوله اکسیژن باید به عنوان چند آرنج و دوفورکاسیون که ممکن است داشته باشد. آرنج خط لوله اکسیژن با فشار کار بالاتر از 0.1MPa باید به فلنج شیر مهر. جهت جریان هوا سر دوفورکشن باید در زاویه ۴۵ درجه تا ۶۰ درجه با جهت جریان هوا لوله اصلی باشد.

(۴) در فلنگ concave-convex لب به لب، سیم مسی قرمز به عنوان مهر حلقه O استفاده می شود که یک فرم آب بندی قابل اعتماد برای مقاومت شعله فلنگ اکسیژن است.

(5) خط لوله اکسیژن باید یک دستگاه الکتریکی خوب داشته باشد، مقاومت زمینی باید کمتر از 10Ω، و مقاومت بین فلنگ ها باید کمتر از 0.03Ω باشد.

(6) یک لوله دریچه باید در انتهای خط لوله اصلی اکسیژن در کارگاه نصب شود تا پاکسازی و جایگزینی خط لوله اکسیژن تسهیل شود. یک فیلتر باید قبل از ورود خط لوله اکسیژن طولانی تر به کارگاه تنظیم دریچه نصب شود.

اقدامات احتیاطی برای نصب دریچه اکسیژن

(1) تمام قطعات در تماس با اکسیژن باید به شدت degreased، و پس از degreasing، استفاده از هوای خشک بدون روغن و یا نیتروژن برای منفجر کردن تمیز است.

(2) آرگون قوس و یا هرز باید برای استفاده از welding.

اقدامات احتیاطی برای عمل شیر اکسیژن

(۱) شیر اکسیژن باید به آرامی باز و بسته شود. اپراتور باید در کنار دریچه بایستد و همه را به یکباره باز کند.

(۲) استفاده از اکسیژن برای منفجر کردن خط لوله یا استفاده از اکسیژن برای آزمایش نشت و فشار به شدت ممنوع است.

(3) بهره برداری از سیستم بلیط باید اجرا شود ، و هدف از عملیات ، روش و شرایط باید توضیح داده شده و با جزئیات بیشتر در پیش.

(4) شیرهای دستی اکسیژن با قطر بیشتر از 70mm مجاز به عمل زمانی که تفاوت فشار بین جلو و عقب دریچه به درون 0.3MPa کاهش می یابد.

اقدامات احتیاطی برای نگهداری دریچه اکسیژن

(1) خط لوله اکسیژن باید بررسی و نگهداری مکرر، زنگ برداشته و نقاشی شده، یک بار در هر 3 تا 5 سال.

(2) شیر ایمنی و فشار سنج بر روی خط لوله باید به طور منظم ، یک بار در سال بررسی شود.

(3) کامل دستگاه grounding.

(4) قبل از کار گرم، تعویض و پاکسازی باید انجام شود. هنگامی که محتوای اکسیژن در گاز دمیده شده ۱۸٪ تا ۲۳٪ باشد، واجد شرایط است.

(5) انتخاب شیر، فلنگ، واشر، لوله، و اتصالات باید با مقررات مربوطه از "اکسیژن و مقررات فنی ایمنی گاز مرتبط" (GB16912-1997) مطابقت داشته باشد.

(6) ایجاد فایل های فنی ، عملیات قطار ، تعمیرات اساسی و پرسنل تعمیر و نگهداری.

سایر اقدامات ایمنی برای دریچه های اکسیژن

(1) افزایش اهمیت ساخت و ساز ، تعمیر و نگهداری و پرسنل بهره برداری به ایمنی.

(2) بهبود هوشیاری مدیران.

(3) بهبود سطح علم و فن آوری.

(4) به طور مداوم بهبود برنامه تحویل اکسیژن.

طراحی استاندارد +

· طراحی: API 609·

· چهره به چهره: API609 ISO5752-20 ISO5752-13'DIN F4'EN558

· پایان فلنگ: ASME B16.5'ASME B16.47'EN1092-1'GOST 12815

· پایان لب به لب ولد: ASME B16.25

· تست: API598

· آتش امن: API607

مشخصات فنی+

· اندازه: 2"~48"

· کلاس: 150Lb ~ 900Lb یا PN6 ~ PN160

· دما: ۱۰۰°C~۲۸۰°C~۴۲۰°C~۶۰۰°C

· اتصال: دو فلنگ LUG'WAFER

· عملیات: کرم دنده عملگر پنوماتیک

· کاربرد: صنعت آهن و فولاد، متالورژی، پتروشیمی، صنایع شیمیایی

گزینه مواد +

· بدنه: فولاد ضد زنگ F304 F316 F321 CF8C برنز آلومینیوم برنج ASTM A494 M-35-1,UNS N24130 M30C'N06625 Monel 400'Monel K500'INCONEL625 و غیره.

· دیسک: فولاد ضد زنگ SS304'SS316' SS321'CF8C'Aluminum bronze'Brass'Monel 400'INCONEL625 و غیره.

· ساقه: Monel K500'INCONEL625'C63200'XM-19

صندلی: PTFE'RPTFE'MONEL'ASME B564 NO400'C63200'F304'F316'SS+STL'SS+nitriding
