ویژگی ها و مزایا

شیر پروانه ای دو افست TIPBV یک شیر افست دوتایی مقاوم و مقاوم است که برای عملکرد بالا در تاسیسات تصفیه آب، خطوط لوله، ایستگاه های پمپاژ و تنظیمات صنعتی طراحی شده است. این شیر با مشخصات بالا برای دوام با صندلی بدنه جوشکاری شده، شفت خشک نوآورانه و پوشش اپوکسی باند فیوژن ساخته شده است.

به طور کامل با استاندارد AWWA C504 مطابقت دارد:

تمام شیرهای پروانه ای دوگانه غیرعادی TIPBV با AWWA C504 مطابقت دارند و برای عمر طولانی بدون توجه یا نیاز به تعمیر و نگهداری طراحی شده اند. شفت های فولادی ضد زنگ S در برابر خوردگی مقاوم هستند. Chevro n V{1}}پکینگ‌های نوع برای دوام عمر شیر بدون تنظیم استفاده می‌شوند.

گشتاور کم:

The thrust bearing assembly and leveler screw (pro vided on valves of 24" and larger) assures balance and centers the disc for minimum disc seat wear wit hout galling, providing constant low torque requirem ents.

صندلی لاستیکی قابل تعویض میدانی:

صندلی Buna N ترکیبی ویژه، 360 درجه کامل روی لبه دیسک کروی فولاد ضد زنگ می‌بندد. طراحی شیاردار منحصر به فرد-صندلی، همراه با لبه نشیمنگاهی پهن و کروی دیسک، تحمل بسته شدن دیسک r را بیشتر می کند (تا 1 درجه از مرکز در موقعیت بسته بدون نشتی). صندلی به طور مکانیکی در بدنه بدون سخت افزار فلزی توسط یک ترکیب اپوکسی ریخته‌گری شده است که تضمین می‌کند صندلی با شعاع دقیق دیسک با فشار تماس یکنواخت مطابقت دارد. کاملا میدانی قابل تنظیم و تعویض است.

سهولت نگهداری:

طراحی Double Offset نیاز به تعمیر و نگهداری صفر تا حداقل دارد. پوشش یاتاقان به کاربر این امکان را می دهد که چرخ دنده کرم را بدون آبگیری خط لوله خارج کند. در صورت تعویض یا تعمیر درزگیر، بدون نیاز به تزریق اپوکسی یا متخصص فنی، می‌توان آن را در محل و با ابزار معمولی انجام داد.

ساختار و مزایا

استاندارد طراحی

طراحی سوپاپ:

EN593/AWWA C504

رو در رو:

EN558-1 / ANSI B16.10

اتصال فلنج انتهایی:

EN1092/ANSI B16.47/ANSI B16.5

اتصال فلنج بالایی:

ISO 5211

تایپ کنید		شیر پروانه ای غیرعادی سیل نرم			شیر پروانه ای AWWAC504
قطر اسمی (DN/اینچ)		600-3000	100-2600	100-1200	3"-72"
فشار اسمی (PN/PSI)		0.6	1 0	1.6	150PSI
تست فشار	آب بندی	0.66	11	1.76	165PSI
	پوسته	0.9	1 5	2.4	225PSI
دمای کاری (درجه)		-10-80			-10-80
رسانه مناسب		آب شیرین، فاضلاب، آب دریا و غیره

ساختار آب بندی و ویژگی ها

مشخصات فنی

•"n" type stainless steel ring inlaid in valve body, can rust proof permanently, and also prevent the vibration caused by unstable water flow speed and the valve failure caused by fastener loosen and fallen down, improve adaptability of bad condition

•"n" type stainless steel ring underside adopt ring belt, O type sealing saved material and simple process, greatly reduce product cost

•"T" type disc rubber as main seal ring ,reaches bi-direction seal, prevent from force falling in on-off operation

•Available with lock washer and set screw, ensure disc pressure ring in right position

مواد قطعات اصلی

نه،	نام	مواد
	بوش	فولاد پشتیبان ZCuZn38Mn2Pb2، F4
2	شا پایین	304 416 420 431
3	دیسک	QT450-10 A536 65-45-12
4	پین مخروطی	304 416 420 431
5	Top sha代	304 416 420 431
6	بدن	HT200 A126ClassB QT450-10 A536 65-45-12
7	بسته بندی	NBR EPDM
8	نگهدارنده	QT450-10 A536 65-45-12 Q235-A Gr33
9	حلقه آب بندی دیسک	NBR EPDM
10	حلقه استیل بدنه	316
11	حلقه آب بندی	NBR EPDM

پیکره

ساخته شده از مواد با مقاومت بالا، تغییر شکل کمی، شرایط کاری بد را تطبیق می دهد.

ب: حلقه آب بندی بدنه

حلقه آب بندی فولادی ضد زنگ، نورد یکپارچه روی بدنه، دقت بالا، مقاوم در برابر سایش، عمر طولانی مدت.

ج: حلقه آب بندی دیسک:

حلقه لاستیکی آب بندی نوع T، فرم قالب گیری یکپارچه، با دقت بالا، مهر و موم دو جهته.

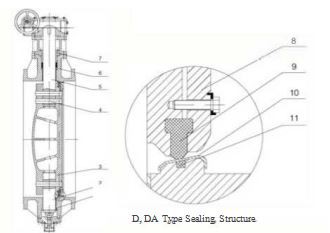

ساختار آب بندی نوع D، DA

E: پین مخروطی

دقت بالا، شفت را با دیسک به طور موثر وصل کنید

F: سنجاق-حلقه آب بندی

پین مخروطی را با اطمینان ثابت کنید، از افتادن آن جلوگیری کنید،

ز: غده بسته بندی

به موقعیت ثابت شافت بالایی برسید و حلقه مهر و موم را ثابت کنید.

H: O-حلقه

Multiplex.-حلقه‌ها می‌توانند از نشت انتهای ساقه جلوگیری کنند.

من: بوشینگ

ساخته شده از روان کننده و مواد با ضریب اصطکاک کوچک، محور پشتیبانی و گشتاور چرخش را کاهش می دهد.

ج: شفت

شفت فولاد ضد زنگ با استحکام بالا می تواند گشتاور را به طور موثر ارائه دهد.

ک: پوشیدن واشر

از سایش حلقه آتل و شانه شفت جلوگیری کنید، گشتاور چرخش را کاهش دهید و شفت را در موقعیت مناسب مطمئن کنید.

L: O-حلقه

از نشت انتهایی به طور موثر جلوگیری کنید.

م: جلد پایین

از طریق حلقه پشتیبان آتل، از افتادن دیسک جلوگیری کنید و از عملکرد آب بندی اطمینان حاصل کنید.

ن: حلقه آتل

شفت را در موقعیت مناسب مطمئن کنید.

ابعاد و وزن کلی

PN10 (واحد: میلی‌متر، کیلوگرم)

DN	اپراتور چرخ دنده	L	D	D1	d	n	d0	b	f	H1	H2	L1	L2	L3	L4	0	وزن
100	XJ24	127	220	180	156	8	19	19	3	310	109	52	45	158	210	150	19
150	XJ24	140	285	240	211	8	23	19	3	440	143	52	45	158	210	150	37
200	XJ30	152	340	295	266	8	23	20	3	510	182	77	63	238	315	300	51
250	XJ30	165	395	350	319	12	23	22	3	565	219	77	63	238	315	300	68
300	4022	178	445	400	370	12	23	24.5	4	630	244	95	72	167	242	300	93
350	4023	190	505	460	429	16	23	24.5	4	715	283	110	91	188	275	400	122
400	4023	216	565	515	480	16	28	24.5	4	750	312	110	91	188	275	400	152

PN10 (واحد: میلی‌متر، کیلوگرم)

DN	اپراتور چرخ دنده	L	D	D1	d	n	d0	b	f	H1	H2	L1	L2	L3	L4	0	وزن
450	4024	222	615	565	530	20	28	25.5	4	820	344	473	147	109	420	400	182
500	4024	229	670	620	582	20	28	26.5	4	845	381	473	147	109	420	400	230
600	4025	267	780	725	682	20	31	30	5	950	451	533	179	138	476	400	388
700	4025	292	895	840	794	24	31	32.5	5	1010	526	533	179	138	476	400	480
800	4026	318	1015	950	901	24	34	35	5	1140	581	655	217	170	577	500	661
900	4026	330	1115	1050	1001	28	34	37.5	5	1197	643	655	217	170	577	500	813
1000	4026	410	1230	1160	1112	28	37	40	5	1277	722	655	217	170	577	500	1018
1200	4027	470	1455	1380	1328	32	40	45	5	1511	840	748	262	202	664	500	1501

ابعاد و وزن کلی

PN6/PN10 (واحد: میلی‌متر، کیلوگرم)

فشار	DN	اپراتور چرخ دنده	D	D1	d	b	f	n-d0	L	H1	H2	L1	L2	L3	L4	L5	0	A	4-S	B	E	F	h	وزن
PN10	1400	4028	1675	1590	1530	46	5	36-43	530	1750	1150	884	334	305	238	790	500	310	33	1500	1360	1590	960	2895
	1600	4028	1915	1820	1750	49	5	40-49	600	1870	1305	884	334	305	238	790	500	340	33	1600	1460	1700	1050	3655
	1800	4028.5	2115	2020	1950	52	5	44-49	670	2125	1425	977	357.5	323	281	855	600	450	36	1900	1740	1990	1200	5210
	2000	4029	2325	2230	2150	55	5	48-49	760	2280	1580	1059	397.5	345	307.5	903	600	480	36	2000	1850	2100	1323	6721
	2200	4029.5	2550	2440	2370	58	6	52- 56	580	2520	1710	1222	436	437.5	365.5	1075	800	400	36	2030	1830	2150	1410	7658
	2400	40210	2760	2650	2570	62	6	56-56	750	2760	1880	1303	476	480	410.5	1191	800	490	45	2310	2120	2460	1470	10350
	2600	40211	2960	2850	2780	66	6	60-56	900	3120	2010	1744	605	612	521	2024	1000	650	45	2400	2210	2540	1650	13708
PN6	1400	4027	1630	1560	1510	38	5	36-37	530	1695	1150	748	262	259	202	664	500	310	33	1500	1360	1590	960	2623
	1600	4028	1830	1760	1710	40	5	40-37	600	1870	1305	884	334	305	238	790	500	340	33	1600	1460	1700	1050	3559
	1800	4028	2045	1970	1918	42	5	44-40	670	2015	1425	884	334	305	238	790	500	450	36	I860	1700	I960	1180	4615
	2000	4028.5	2265	2180	2125	45	5	48-43	760	2235	1580	977	357.5	323	281	855	600	480	36	I960	1810	2060	1303	6162
	2200	4029	2475	2390	2335	48	6	52-43	580	2380	1710	1059	397.5	345	307.5	903	600	400	36	1970	1770	2090	1380	6735
	2400	4029.5	2685	2600	2545	52	6	56-43	750	2720	1880	1222	436	437.5	365.5	1075	800	490	45	2310	2120	2460	1470	9586
	2600	4029.5	2905	2810	2750	54	6	60-49	900	2870	2010	1222	436	437.5	365.5	1075	800	650	45	2400	2210	2540	1650	12387
	2800	40210	3115	3020	2960	56	6	64-49	1000	3035	2050	1303	476	480	4105	1191	800	860	45	2540	2300	2700	1760	14238
	3000	40211	3315	3220	3160	60	6	68-49	1000	-	2300	1744	605	612	521	2024	1000	860	45	2650	2520	2920	1840	-

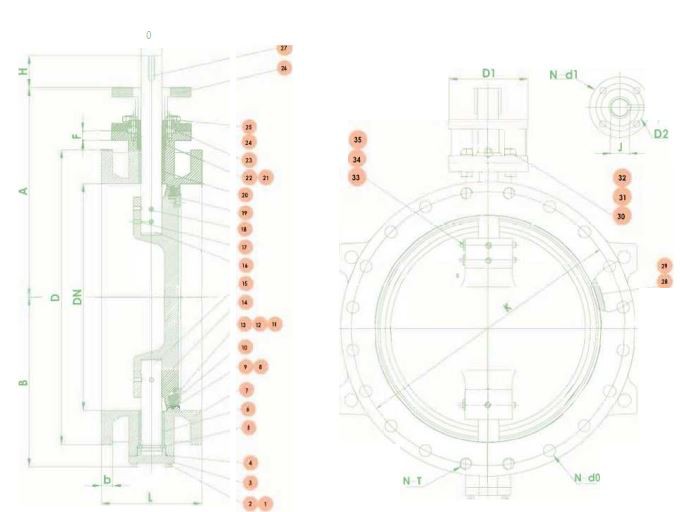

مواد قطعات اصلی برای شیر پروانه ای AWWA C504

نه	نام	تعداد	مواد	توجه داشته باشید
1	واشر فنری	8	304
2	پیچ شش گوش	8	304
3	جلد پایین	1	ASTMA536
4	مهر و موم پوشش پایین	1	EPDM	NBR
5	حلقه دو گانه	1	304
6	LowerBushing	1	316 پلاس تفلون
7	بدن	1	ASTMA536
8	مهر و موم بدن	1	EPDM	NBR
9	حلقه استیل آب بندی بدنه	1	316L
10	مهر و موم دیسک	1	EPDM	NBR
11	پیچ شش گوش	40	304
12	واشر تب خارجی	1	304
13	پیچ سفت کننده انتهای تخت شش گوش داخلی	20	304
14	دیسک	1	ASTMA536
15	شفت پایین	1	SS304
16	شفت بالایی	1	SS304
17	پیچ انتهایی Rper	3	SS304
18	TaperPin	3	304

2.	نام	تعداد	مواد
19	حلقه فشار	1	304
20	بوش بالا	1	316 پلاس تفلون
21	حلقه بسته بندی	1	304
22	O-حلقه	4	EPDM (NBR)
23	غده بسته بندی	1	ASTMA536
24	مهره شش گوش	2	304
25	گل میخ دو سر	2	304
26	پشتیبانی از اتصال	1	ASTMA536
27	کلید تخت عمومی	2	45
28	برچسب	1	H62
29	برچسب پرچ	4	304
30	پیچ شش گوش	8	304
31	مهره شش گوش	8	304
32	واشر فنری	8	304
33	واشر پین مخروطی	3	304
34	مهره شش گوش	3	304
35	واشر فنری	3	304
