SERIES 5000

شیرهای پروانه ای با کارایی بالا

راهنمای نصب، بهره برداری و نگهداری

فهرست مطالب

1.0 تعریف اصطلاحات

2.{1}} مقدمه

3.{1}} شناسایی سوپاپ

4.{1}} نصب

5.{1}} تعمیر و نگهداری

6. 0 تعویض صندلی

7.{1}} تنظیمات فیلد

8.{1}} ارقام

این دستورالعمل ها را بخوانید و دنبال کنید
این دستورالعمل ها را ذخیره کنید

1.0 تعریف اصطلاحات

هشدار	یک وضعیت بالقوه خطرناک را نشان می دهد که اگر از آن اجتناب نشود، می تواند منجر به مرگ یا آسیب جدی شود.
احتیاط	یک وضعیت بالقوه خطرناک را نشان می دهد که در صورت عدم اجتناب، ممکن است منجر به آسیب جزئی یا متوسط شود.
اطلاع	استفاده بدون علامت هشدار ایمنی، وضعیت بالقوه ای را نشان می دهد که اگر از آن اجتناب نشود، ممکن است منجر به یک نتیجه یا حالت نامطلوب، از جمله آسیب اموال شود.

2.{1}} مقدمه

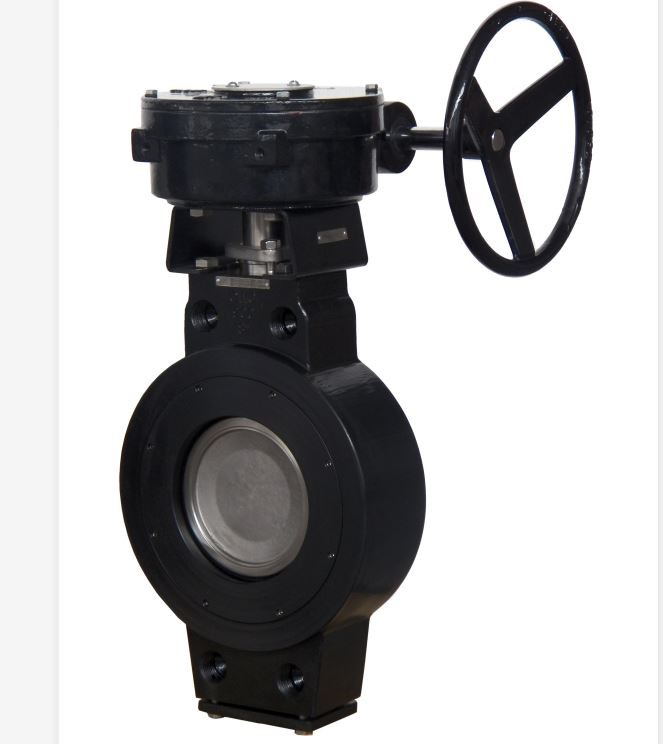

2.1شیر پروانه ای با کارایی بالا SERIES 5000 مزایای شیرهای توپی-Trunnion را با عملکرد آسان، وزن سبک و هزینه کم شیرهای پروانه ای ترکیب می کند. یک طرح پایه برای طیف وسیعی از خدمات، از جمله کاربردهای اکسیژن، کلر، ترش، خلاء و بخار مناسب است.

2.2 ویژگی ها عبارتند از:

2.2.1خاموشی محکم حباب در طیف وسیعی از شرایط عملیاتی ارائه شده است.

2.2.2شیر پروانه ای SERIES 5000 که برای هر دو سرویس تعدیل کننده و روشن/خاموش مناسب است، به راحتی با اپراتورهای دستی، محرک های برقی و پنوماتیکی، موقعیت گیرها و کنترل های انتخابی شما خودکار می شود.

2.2.3توقف مسافرتی خارجی برای جلوگیری از عبور بیش از حد دیسک در باز و بسته شدن.

2.2.4صفحه های آب بندی واشر بدون وقفه.

2.2.5بدنه گردنی کشیده برای ایجاد فاصله عایق لوله 60 میلی متر.

2.2.6طراحی بدنه پایین کور تا DN 300.

2.2.7مهر و موم بلبرینگ برای محافظت از یاتاقان ها در برابر نفوذ ذرات.

2.3 اطلاعات اضافی درباره شیرهای پروانه ای سری TIPBV 5000-شامل داده های برنامه، مشخصات مهندسی، و انتخاب محرک از توزیع کننده یا نماینده فروش TIPBV شما در دسترس است.

3.{1}} شناسایی دریچه

تمام شیرهای TIPBV SERIES 5000 دارای یک برچسب شناسایی هستند که اطلاعات زیر روی آن چاپ شده است:

●	اندازه		کلاس	■
	بدن		دیسک
	ساقه		صندلی
	طرح	API 609/EN558-1
	شکل.
	رتبه بندی:
■ I PREFERRED FLOW DIRECTION .

>اندازه: اندازه سوپاپ به عنوان مثال DN 150

>کلاس: درجه فشار فلنج جفت گیری

>بدنه: درجه مواد نگهدارنده بدنه/صندلی مانند WCB، CF8M و غیره.

>DISC: درجه مواد دیسک به عنوان مثال CF8M

>ساقه: درجه مواد ساقه به عنوان مثال 17-4PH

>SEAT: جنس صندلی مانند R-PTFE

>طراحی: استاندارد طراحی مرجع سوپاپ

>شکل: شماره برچسب شیر یا ابزار ارائه شده توسط مشتری

>رتبه بندی: محدوده دمایی قابل اجرا دریچه

4.{1}} نصب

4.1 The SERIES 5000 valve is designed to be mounted between EN, DIN and JIS flanges. When the valve is open, the disc will extend into the pipe on both sides of the valve 一 further on the body side than the seat retainer side of the valve. Piping must be large enough to allow the disc to clear the pipe. Table 1 shows the minimum pipe ID allowable.

Table 1: حداقل قطر داخلی لوله با فاصله توصیه شده

شیر فلکه حداقل شناسه لوله (میلی متر)

سایز PN10 PN16 PN25 PN40

DN65	60.0	60.0	60.0	60.0
DN80	74.5	74.5	74.5	74.5
DN100	96.0	96.0	96.0	96.0
DN125	124.5	124.5	124.5	124.5
DN150	152.5	152.5	147.5	147.5
DN200	203.0	203.0	196.5	196.5
DN250	253.5	253.5	244.0	244.0
DN300	303.5	303.5	290.5	290.5
DN350	333.0	333.0	333.0	333.0
DN400	376.5	376.5	376.5	376.5

اطلاع

برای حداکثر عمر مفید، شیر را با نگهدارنده صندلی در بالادست نصب کنید. خاموشی مثبت با شیر در هر دو حالت روشن به دست می آید. با این حال، نصب با نگهدارنده صندلی r در بالادست، عمر طولانی تری به خصوص در خدمات فرسایشی می دهد.

4.2در حالی که دیسک در وضعیت بسته قرار دارد، شیر را با دقت بین فلنج ها وسط قرار دهید. سوراخ‌های راهنما (ویفر-نوع شیر) یا سوراخ‌های ضربه‌خورده (لوگ-نوع دریچه‌ها) برای مطابقت با فلنج‌های لوله و کمک به تراز مثبت

4.3واشر فلنج معمولاً در محدوده عرضه شیرهای TIPBV SERIES 5000 گنجانده نشده است. واشر فلنج باید با مهر و موم صاف EN1514-1 با فرم IBC یا فرم FF مطابقت داشته باشد.

4.4شیر استاندارد لوگ-در سرویس پایان خط (برچیدن پایین دست) فقط در یک جهت قابل استفاده است. سمت نگهدارنده صندلی دریچه باید در بالادست نصب شود.

احتیاط

اگر دستگیره یا محرک برداشته شده است، دیسک را بیشتر از موقعیت باز یا بسته کامل نچرخانید -این می تواند باعث آسیب به سطوح آب بندی شود.

توجه داشته باشید:شیرهای سری 5000 هستند

equipped with external travel stops to prevent disc over-travel. The valve is opened by turning counter clockwise, closed by turning clockwise. The double "D" flats or keyway at the top of the stem is parallel to the disc edge.

5.{1}} نگهداری

5.1قبل از شروع کار روی شیر باید اقدامات احتیاطی منطقی انجام شود. لباس محافظ، همانطور که توسط مایع خط خاص مورد نیاز است، باید پوشیده شود.

احتیاط

هنگام کار با شیر، باید مراقب بود که لبه دیسک یا نشیمنگاه خراشیده نشود.

هشدار

قبل از خارج کردن دستگیره یا محرک از شیر، یا قبل از جدا کردن نگهدارنده صندلی از شیر در سرویس بن بست، شیر را ببندید و فشار خط را کم کنید.

5.2 طراحی غیرعادی SERIES 5000 ممکن است به فشار خط اجازه دهد تا در صورتی که دستگیره/محرک در جای خود قرار نگیرد در حالی که شیر تحت فشار است، فشار خط باز شود.

هشدار

بدون اپراتور نصب شده روی شیر، خط را تحت فشار قرار ندهید.

5.3 شیر TIPBV SERIES 5000 باید در وضعیت بسته باشد تا از خط خارج شود.

5.4 توقف سفر خارجی برای موقعیت یابی دیسک نیست. توقف سفر مانع از حرکت بیش از-دیسک در باز و بسته شدن می شود. اگر حرکت دیسک توسط توقف حرکت محدود شود، دیسک بیش از حد حرکت کرده است.

5.5 تمام کار را بر روی دریچه ای که از خط جدا شده است، با تمیز کردن شیر، از بین بردن هرگونه شن یا رسوب شروع کنید.

بدون اپراتور نصب شده روی شیر، خط را تحت فشار قرار ندهید.

هشدار

ساقه به توقف حرکت خارجی متصل می شود که به وسیله آن از حرکت بیش از حد دیسک جلوگیری می شود. توقف حرکت خارجی ممکن است در انتهای موقعیت های باز و بسته به سطوح صفحه بالایی برخورد کند یا بسیار نزدیک شود. تاثیر این نیرو بسته به سرعت عمل محرک می تواند بسیار زیاد باشد. تا زمانی که دریچه در حال کار است، دست یا انگشتان خود را از ایستگاه حرکت دور نگه دارید.

5.6 صندلی های جایگزین، مهر و موم و سایر قطعات از توزیع کنندگان مجاز در دسترس هستند. برای جزئیات قیمت و تحویل با توزیع کننده یا نماینده فروش خود تماس بگیرید.

5.7 هنگام استفاده از لوله ای که شناسه آن کوچکتر از حداقل قطر داخلی توصیه شده لوله با فاصله مناسب باشد، باید یک پخ 45 درجه در انتهای لوله در نظر گرفته شود تا دیسک را پاک کند.

6. 0 تعویض صندلی

6.1برای شناسایی قطعات به شکل 1 مراجعه کنید.

6.2در حالی که دیسک (2) در موقعیت بسته است، شیر را از خط خارج کنید.

6.3سوپاپ را در حالتی قرار دهید که دیسک (2) در حالت بسته باشد و سمت نگهدارنده صندلی رو به بالا باشد.

6.4پیچ های صفحه نگهدارنده (16) را بردارید.

6.5 Carefully clean the seat area in the BODY ⑴ and SEAT RETAINER (15).

مواد خارجی، کثیفی و غیره را بردارید. محل نشستن دیسک را از نظر خراش یا خراش بررسی کنید.

6.6 With the DISC ⑵ is in the CLOSED position, place the new SEAT (13) on DISC (2), carefully centering it in the recess in the BODY (1).

6.7 نگهدارنده صندلی (16) را با احتیاط در بالای صندلی (13) قرار دهید.

رزوه ها را کمی چرب کنید و پیچ های صفحه نگهدارنده (16) را نصب کنید.

7. 0 تنظیمات میدان

Stem Seal Leakage 一 Should leakage occur at the stem seals, it may be stopped by retightening the GLAND NUTS (10) to the values.

توجه داشته باشید:اگر نشت با این عمل متوقف شود، سیل ساقه نیاز به تعویض دارد.

اطلاع

مهره های گلند را بیش از حد سفت نکنید، زیرا ممکن است باعث افزایش گشتاور عملیاتی و عملکرد یا بسته شدن نامناسب سوپاپ شود.

8.{1}} فیگورها

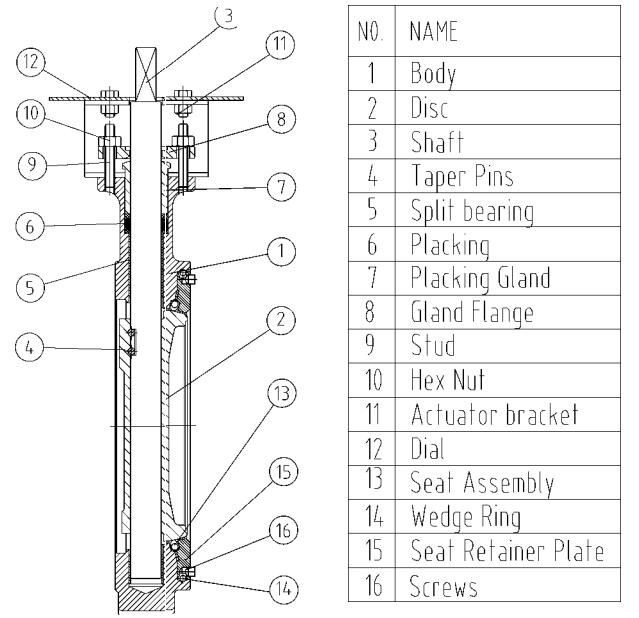

شکل 1: DN 65-DN 300
